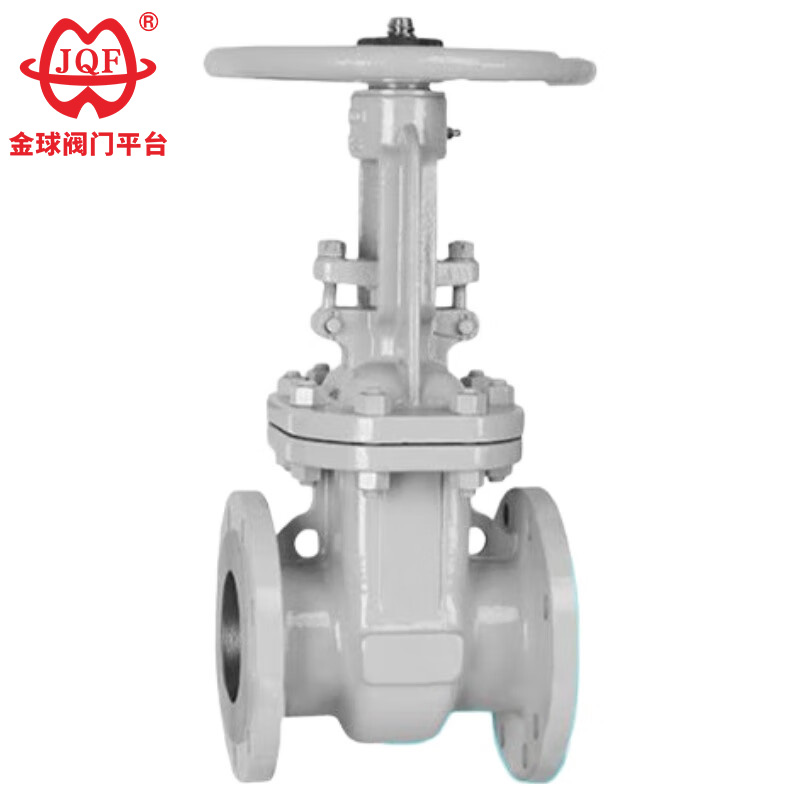

Van cổng tiêu chuẩn Nga

JQF Valve là nhà sản xuất van quy mô lớn ở Trung Quốc, chuyên tích hợp nghiên cứu khoa học, phát triển, thiết kế, sản xuất, bán hàng và dịch vụ. Van cổng tiêu chuẩn Nga chất lượng cao còn trong kho này được làm bằng sắt dẻo và được trang bị vòng đệm cao su đàn hồi để đảm bảo độ kín và độ bền đáng tin cậy. Cấu trúc nhỏ gọn của nó mang lại độ cứng và độ tin cậy cao, trong khi thiết kế cổng đàn hồi ngăn ngừa biến dạng dưới tải trọng hoặc nhiệt độ bất thường. Van được trang bị ổ lăn để vận hành dễ dàng ở kích thước lớn hơn và hỗ trợ các vật liệu tùy chỉnh cũng như tùy chọn chỗ ngồi để đáp ứng các điều kiện vận hành khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Kiến trúc động lực học chất lỏng được tối ưu hóa về không gian: Thiết kế khung gầm được tối ưu hóa về mặt cấu trúc mang lại cho thân van độ cứng đặc biệt và hình học dòng chảy không bị cản trở, giảm thiểu sụt áp.
2. Bề mặt bịt kín bằng composite tiên tiến: Van cổng tiêu chuẩn của Nga sử dụng công nghệ luyện kim độc quyền để kết hợp các hợp kim chống ăn mòn với ma trận cacbua vonfram, đạt được tuổi thọ đặc biệt dài vượt xa tiêu chuẩn ngành.
3. Hệ thống vận hành thân không ma sát: Các vòng đóng gói bằng than chì dị hướng đảm bảo vòng đệm thân không bị rò rỉ đồng thời cung cấp khả năng truyền động rõ ràng, mô-men xoắn thấp để vận hành dễ dàng và dễ dàng.
4. Tích hợp truyền động đa chế độ: Van cổng tiêu chuẩn của Nga cung cấp khả năng tương thích truyền động toàn diện, bao gồm tay quay thủ công, bộ truyền động khí nén, động cơ điện và bộ giảm tốc bánh răng hành tinh, cho phép triển khai phổ biến.
5. Nền tảng cấu trúc liên kết đĩa van có thể định cấu hình: Ba cấu hình niêm phong khác nhau: cổng đơn linh hoạt thích ứng với áp suất, cổng đơn cứng nhắc chịu tải cao và cổng song song kép hai chiều.

Tiêu chuẩn thực hiện

Thông số thiết kế: GB/T 12234
Chiều dài cấu trúc: GB / T 12221
Mặt bích kết nối: r0CT12815-08-I
Kiểm tra và thử nghiệm: JB/T 9092
Áp suất - Nhiệt độ: GB/T 9131
Nhận dạng sản phẩm: GB/T 12220

Thông số hiệu suất

Áp suất danh địnhPN（MPa)	trường hợp	áp suất thử nghiệm (MPa)		Bịt kín
Áp suất danh địnhPN（MPa)	trường hợp	Bịt kín (lỏng)	Niêm phong (khí)	Bịt kín
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Nhiệt độ trung bình và áp dụng phù hợp

Chất liệu vỏ	Phương tiện phù hợp	Nhiệt độ áp dụng (°C)
Thép cacbon (loại C)	Nước, hơi nước, dầu	425
Thép titan crom niken (loại P)	Axit nitric	200
Thép titan crôm niken molypden (loại R)	Axit axetic	200
Thép Chrome-molypden (loại I)	Nước, hơi nước, dầu	550

Vật liệu phần chính

Thân, nắp ca-pô	Tấm van, ghế	Thân van	hạt gốc	phụ	tay quay
Thép cacbon	Thép carbon chất lượng cao + cacbua hoặc thép không gỉ	Thép không gỉ mạ crôm	Đồng nhôm	Bao bì amiăng than chì	Sắt dẻo
Thép titan crom niken	Thép không gỉ, thép không gỉ + cacbua xi măng	Thép không gỉ niken-titan Chrome	Đồng nhôm	Teflon	Sắt dẻo
Thép titan crom niken molypden	Thép không gỉ, thép không gỉ + cacbua xi măng	Thép không gỉ niken-titan Chrome	Đồng nhôm	Teflon	Sắt dẻo
Thép Chrome-molypden	Thép hợp kim + cacbua	Thép Chrome-molypden	Đồng nhôm	Amiang dẻo	Sắt dẻo

Hình dạng chính và kích thước kết nối

Đường kính danh nghĩa	Kích thước chính và kích thước kết nối
Đường kính danh nghĩa	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

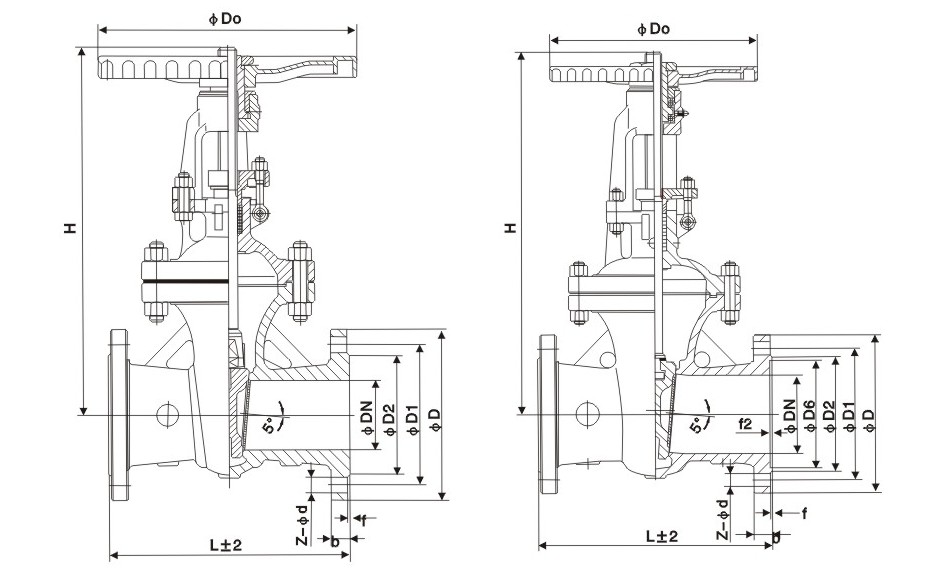

Hình ảnh cấu trúc
