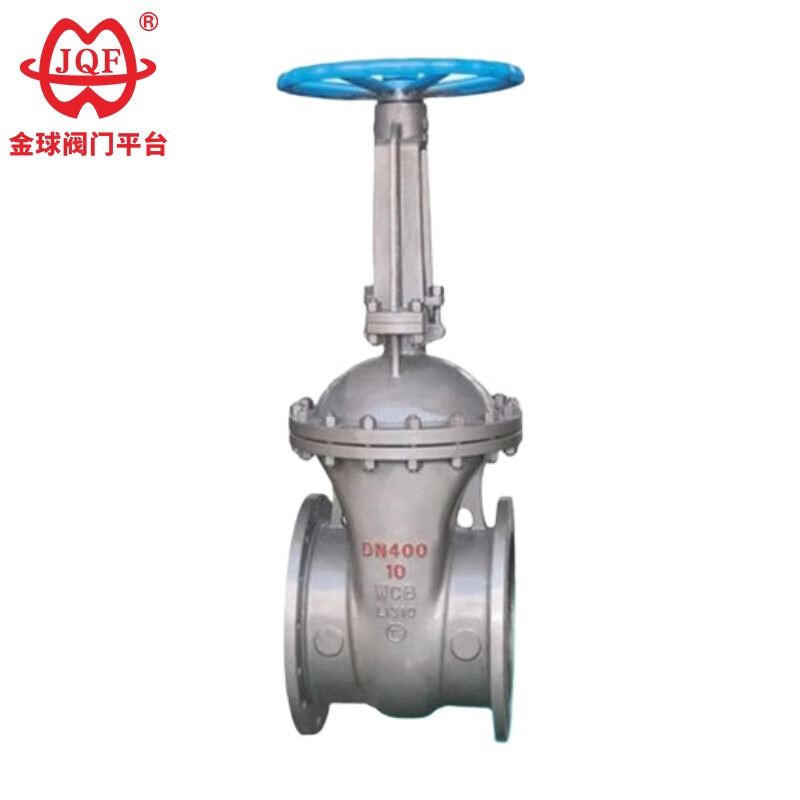

Van cổng bằng thép không gỉ API chất lượng cao, được thiết kế bởi JQF Valve, nhà cung cấp van chuyên nghiệp ở Trung Quốc, được đúc bằng quy trình đúc chính xác silica sol mới nhất, mang lại tuổi thọ van đặc biệt dài. Thân van được làm bằng thép carbon (hoặc thép không gỉ) và thép hợp kim nên dễ dàng lắp đặt và bảo trì.
1. Khả năng chống chất lỏng thấp: Khi mở hoàn toàn, van cổng bằng thép không gỉ API cho phép dòng môi trường chảy trực tiếp, giảm thiểu lực cản chất lỏng và do đó giảm tổn thất áp suất.
2. Bề mặt bịt kín chống mài mòn: So với van cổng, bề mặt bịt kín của van cổng thép không gỉ API tùy chỉnh ít ma sát và xói mòn hơn.
3. Đóng mở dễ dàng: Trong quá trình đóng mở, chuyển động của cổng vuông góc với hướng chất lỏng, cần ít lực truyền động hơn và do đó cần ít lực hơn để vận hành.
4. Cấu trúc đơn giản và khả năng ứng dụng rộng rãi: Van cổng thép không gỉ API chất lượng cao có cấu trúc đơn giản, chiều dài ngắn và dễ sản xuất, thích ứng với các áp suất, nhiệt độ và đường kính khác nhau, phù hợp với nhiều môi trường và điều kiện vận hành khác nhau.
5.Không có nhiễu loạn: Khi mở hoàn toàn, van cổng bằng thép không gỉ API cho phép dòng chảy trung bình không bị hạn chế, ngăn chặn nhiễu loạn và thúc đẩy hoạt động của đường ống.
Thiết kế và Sản xuất: API 600
Kích thước mặt bích: ANSI B16.5
Chiều dài cấu trúc: ANSI B16.10
Áp suất ~ Nhiệt độ: ANSI B16.34
Kiểm tra và thử nghiệm: API 598
| Áp suất danh nghĩa（Lb) | Kiểm tra sức mạnh | Kiểm tra kín nước | Kiểm tra kín khí | |||
| MPa | lbf/in2 | MPa | lbf/in2 | MPa | lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Thân, nắp ca-pô, cổng | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Bề mặt niêm phong | Cr13 hoặc cacbua xi măng | Thân (W) hoặc cacbua xi măng (Y) | ||||
| Thân cây và các bộ phận bên trong | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| phụ | Than chì linh hoạt | |||||
| Vòng đệm | Miếng đệm vết thương xoắn ốc bằng thép không gỉ | |||||
| Phương tiện phù hợp | Nước, hơi nước, dầu và như vậy | Axit nitric và các chất ăn mòn khác | Môi trường oxy hóa mạnh | Axit axetic và các chất ăn mòn khác | ||
| nhiệt độ thích hợp | -29~425oC | -40 ~ 500oC | ||||
| Đường kính danh nghĩa | Kích thước chính và kích thước kết nối | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 22-8 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 22-8 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 22-8 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 22-8 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 22-12 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 25-12 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
