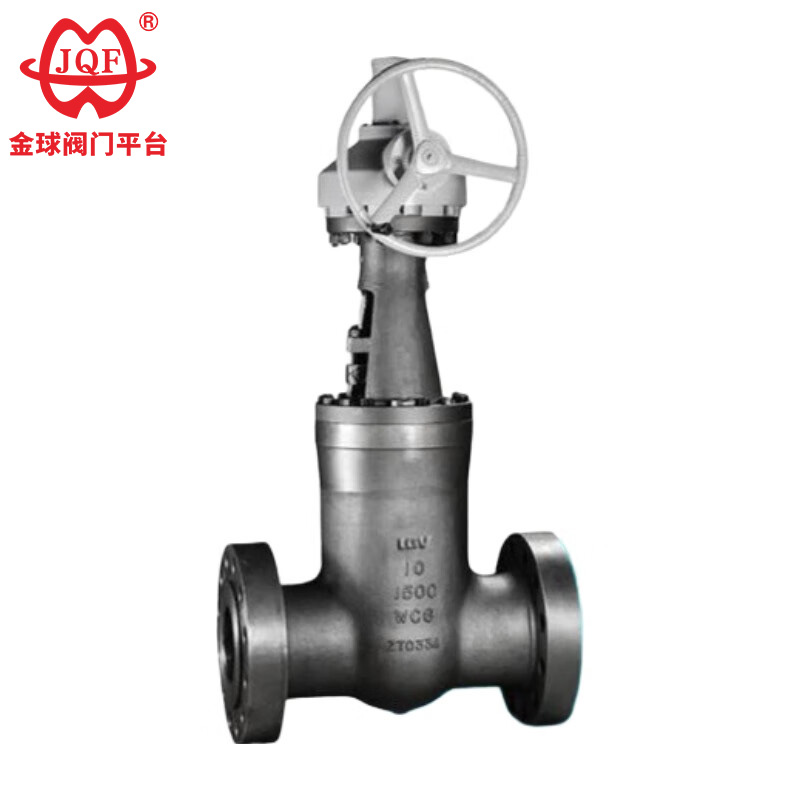

Van cổng nhiệt độ cao, còn được gọi là van nhà máy điện, chủ yếu được sử dụng trong hệ thống đường ống của các hệ thống khác nhau trong nhà máy nhiệt điện để tắt hoặc kết nối môi trường đường ống. Môi trường áp dụng: môi trường không ăn mòn như nước và hơi nước.
Nguyên lý truyền động không ma sát của van cổng nhiệt độ cao khắc phục những hạn chế cố hữu của van truyền thống, đó là sự giảm dần tính toàn vẹn của phốt do mài mòn bề mặt trong quá trình vận hành. Van cổng nhiệt độ cao có thiết kế đầu vào phía trên, cho phép bảo trì trực tuyến trực tiếp trong khi đường ống vẫn được điều áp, giảm đáng kể thời gian ngừng hoạt động của thiết bị và chi phí vận hành mà không cần giảm áp suất hệ thống.
Cấu trúc ghế tích hợp ngăn không cho vật liệu bị mắc kẹt tạo ra tình trạng quá áp nguy hiểm, loại bỏ nguy cơ tích tụ áp suất trong buồng và tránh vi phạm các quy định an toàn.
Hệ thống truyền động mô-men xoắn thấp tích hợp, với hình dạng thân được thiết kế cẩn thận, yêu cầu vận hành thủ công tối thiểu—ngay cả dưới sự chênh lệch áp suất cao, nó thường có thể được vận hành dễ dàng thông qua một tay quay nhỏ gọn.
Độ tin cậy bịt kín bắt nguồn từ cơ cấu nêm được điều khiển bằng cơ học để tính toán lực đẩy của thân van để gắn chặt đĩa van vào ghế. Sự gắn kết cơ học đáng tin cậy này đảm bảo đóng kín khí, không bị ảnh hưởng bởi sự biến động áp suất đường ống, đảm bảo hiệu suất ổn định trong các phạm vi hoạt động khác nhau. Đồng thời, chất lỏng trong đường ống tạo ra dòng chảy lớp ranh giới 360° đồng đều trên toàn bộ chu vi của ghế, giảm thiểu các điểm nóng xói mòn do tác động hỗn loạn và tích cực xả các cặn hạt khỏi các khu vực bịt kín quan trọng.
So với các sản phẩm van khác, van cổng nhiệt độ cao có đặc điểm là nhiệt độ và áp suất cao cũng như thiết kế tự hàn kín độc đáo. Áp suất càng cao thì độ kín càng đáng tin cậy. Do hiệu suất và đặc tính kỹ thuật, điều kiện làm việc đặc biệt khiến sản phẩm trở thành một tính năng không thể thay thế bằng sản phẩm khác.
Tiêu chuẩn thiết kế: GB/T 12234-2007
Chiều dài kết cấu GB/T 12221-2005
Kích thước kết nối hàn đối đầu NB/T 4704-2014
Kiểm tra và thử nghiệm NB/T 4704-2014
Áp suất - Nhiệt độ: NB/T 4704-2014
| người mẫu | PN | Áp lực công việc/MPa | nhiệt độ thích hợp/oC | Phương tiện phù hợp | Thân hình |
| Z61Y-250 | 250 | 25 | 570 | hơi nước | WC9 |
| Z61Y-320 | 320 | 32 | 570 | hơi nước | WC9 |
| người mẫu | vật liệu | ||||
| Thân hình | Tấm van | mũ lưỡi trai | Mẹ thân | phụ | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Than chì linh hoạt |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Than chì linh hoạt |
| DN | L | D | H | D0 | trọng lượng/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Tất cả văn bản, dữ liệu và hình ảnh trong bài viết này chỉ mang tính chất tham khảo. Nếu bạn cần xem thêm hiệu suất sản phẩm, kích thước cấu trúc, giá cả và các chi tiết khác. Vui lòng liên hệ với chúng tôi.
