Thông số thiết kế: GB/T 12234
Chiều dài cấu trúc: GB / T 12221
Mặt bích nối: JB/T 79.1
Kiểm tra và thử nghiệm: JB/T 9092
Áp suất - Nhiệt độ: GB/T 9131
Nhận dạng sản phẩm: GB/T 12220
Van cổng điện thích hợp cho các ứng dụng yêu cầu mở hoàn toàn hoặc đóng hoàn toàn. Nói tóm lại, chúng được sử dụng làm công tắc bật/tắt, thường được lắp đặt trong đường ống làm van cách ly và không phù hợp để kiểm soát dòng chảy. Khi van mở hoàn toàn, đường đi hoàn toàn không bị cản trở, cho phép môi chất chảy thẳng qua mà hầu như không bị mất áp suất. Do đó, chúng rất lý tưởng cho các hệ thống ưu tiên tổn thất áp suất thấp và yêu cầu đường dẫn dòng chảy không bị cản trở.
1. Cấu trúc nhỏ gọn, thiết kế hợp lý, độ cứng van tốt, đường dẫn dòng chảy êm và hệ số dòng chảy thấp.
2. Bề mặt bịt kín được làm bằng thép không gỉ và vật liệu hợp kim cứng, đảm bảo tuổi thọ lâu dài.
3. Van cổng điện sử dụng bao bì than chì linh hoạt, đảm bảo độ kín đáng tin cậy và vận hành dễ dàng, linh hoạt.
4. Van cổng điện có thể được điều khiển bằng tay, bằng khí nén, bằng điện hoặc bằng bánh răng.
5. Có ba lựa chọn về cấu trúc: cổng đơn nêm linh hoạt, cổng đơn nêm cứng và cổng đôi.
| Áp suất danh địnhPN（MPa) | trường hợp | áp suất thử nghiệm (MPa) | Bịt kín | |
| Bịt kín (lỏng) | Niêm phong (khí) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Chất liệu vỏ | Phương tiện phù hợp | Nhiệt độ áp dụng (°C) |
| Thép cacbon (loại C) | Nước, hơi nước, dầu | 425 |
| Thép titan crom niken (loại P) | Axit nitric | 200 |
| Thép titan crôm niken molypden (loại R) | Axit axetic | 200 |
| Thép Chrome-molypden (loại I) | Nước, hơi nước, dầu | 550 |
| Thân, nắp ca-pô | Tấm van, ghế | Thân van | hạt gốc | phụ | tay quay |
| Thép cacbon | Thép carbon chất lượng cao + cacbua hoặc thép không gỉ | Thép không gỉ mạ crôm | Đồng nhôm | Bao bì amiăng than chì | Sắt dẻo |
| Thép titan crom niken | Thép không gỉ, thép không gỉ + cacbua xi măng | Thép không gỉ niken-titan Chrome | Đồng nhôm | Teflon | Sắt dẻo |
| Thép titan crom niken molypden | Thép không gỉ, thép không gỉ + cacbua xi măng | Thép không gỉ niken-titan Chrome | Đồng nhôm | Teflon | Sắt dẻo |
| Thép Chrome-molypden | Thép hợp kim + cacbua | Thép Chrome-molypden | Đồng nhôm | Amiang dẻo | Sắt dẻo |

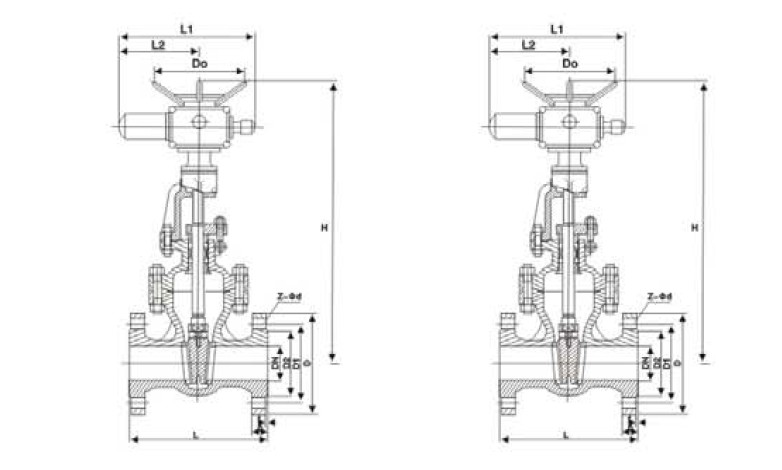

| Đường kính danh nghĩa | Kích thước chính và kích thước kết nối | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
