1. Kiểm tra trước khi lắp đặt: Xác nhận tính tương thích của vật liệu van với môi trường chất lỏng, nhiệt độ và áp suất. Kiểm tra mặt cuối của Van cổng bằng thép không gỉ tiêu chuẩn GB bền bỉ xem có bị trầy xước không. Đảm bảo vật liệu đệm đáp ứng yêu cầu sử dụng và xác nhận rằng bu lông/đai ốc đáp ứng yêu cầu về độ bền.
2. Căn chỉnh cài đặt: Không ép buộc căn chỉnh. Việc căn chỉnh sai có thể dẫn đến biến dạng đế van, rò rỉ hoặc ứng suất cấu trúc. Hỗ trợ đường ống độc lập gần van. Siết chặt các bu lông dần dần theo trình tự hình ngôi sao cho đến khi đạt được mômen xoắn đồng đều. Sau khi hệ thống đã chạy được 24-48 giờ, hãy siết chặt lại các bu lông.
3. Quy trình vận hành: Van cổng bằng thép không gỉ tiêu chuẩn GB chất lượng cao phải mở hoàn toàn hoặc đóng hoàn toàn — việc mở một phần sẽ đẩy nhanh quá trình ăn mòn đế/tấm van bởi chất lỏng tốc độ cao. Chỉ vận hành bằng tay quay; không bao giờ sử dụng cờ lê/đòn bẩy. Thân van phải được bôi trơn hàng quý.
4. Kiểm tra và bảo trì: Sau khi lắp đặt, trước khi vận hành hệ thống, phải thực hiện kiểm tra áp suất tĩnh trên Van cổng thép không gỉ tiêu chuẩn GB ở mức 1,5 lần áp suất định mức PN. Trong quá trình thử nghiệm, van phải được cách ly khỏi thiết bị phía sau.
5. Bảo quản và xử lý: Van phải được bảo quản trong nhà và tránh ẩm. Trước khi lắp đặt, các nắp cuối phải giữ nguyên ở vị trí đã lắp đặt.

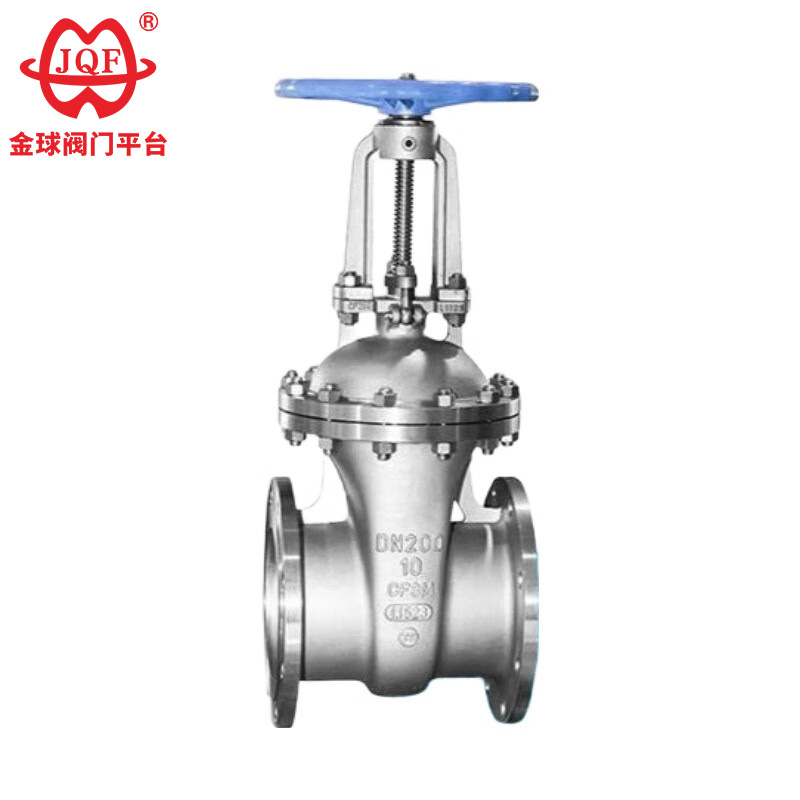

1. Van cổng thép không gỉ tiêu chuẩn GB được làm bằng thép không gỉ austenit, có khả năng chống ăn mòn tuyệt vời từ môi trường axit oxy hóa.
2. Khi môi trường chảy qua Van cổng thép không gỉ tiêu chuẩn GB, hướng dòng chảy không thay đổi, dẫn đến khả năng cản chất lỏng thấp.
3. Hướng chuyển động của cổng vuông góc với hướng dòng chảy của môi trường, dẫn đến mô-men xoắn đóng mở thấp và vận hành dễ dàng.
4. Hướng dòng chảy của môi trường không bị hạn chế, không làm ảnh hưởng đến dòng chất lỏng hoặc giảm áp suất. Môi trường có thể chảy từ hai phía của van cổng, đạt được mục đích đã định. Nó đặc biệt thích hợp cho các đường ống nơi hướng dòng chảy của môi trường có thể thay đổi.
5. Van cổng thép không gỉ tiêu chuẩn GB được lắp đặt theo chiều dọc bên trong thân van, dẫn đến chiều dài kết cấu ngắn.
6. Van cổng thép không gỉ tiêu chuẩn GB có hiệu suất bịt kín tốt. Độ mài mòn trên bề mặt bịt kín là tối thiểu khi mở hoàn toàn.
Thông số thiết kế: GB/T 12234
Chiều dài cấu trúc: GB / T 12221
Mặt bích nối: JB/T 79.1
Kiểm tra và thử nghiệm: JB/T 9092
Áp suất - Nhiệt độ: GB/T 9131
Nhận dạng sản phẩm: GB/T 12220
| Áp suất danh địnhPN（MPa) | trường hợp | áp suất thử nghiệm (MPa) | Bịt kín | |
| Bịt kín (lỏng) | Niêm phong (khí) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Chất liệu vỏ | Phương tiện phù hợp | Nhiệt độ áp dụng (°C) |
| Thép titan crom niken (loại P) | Axit nitric | 200 |
| Thép titan crôm niken molypden (loại R) | Axit axetic | 200 |
| Thân, nắp ca-pô | Tấm van, ghế | Thân van | hạt gốc | phụ | tay quay |
| Thép titan crom niken | Thép không gỉ, thép không gỉ + cacbua xi măng | Thép không gỉ niken-titan Chrome | Đồng nhôm | Teflon | Sắt dẻo |
| Thép titan crom niken molypden | Thép không gỉ, thép không gỉ + cacbua xi măng | Thép không gỉ niken-titan Chrome | Đồng nhôm | Teflon | Sắt dẻo |

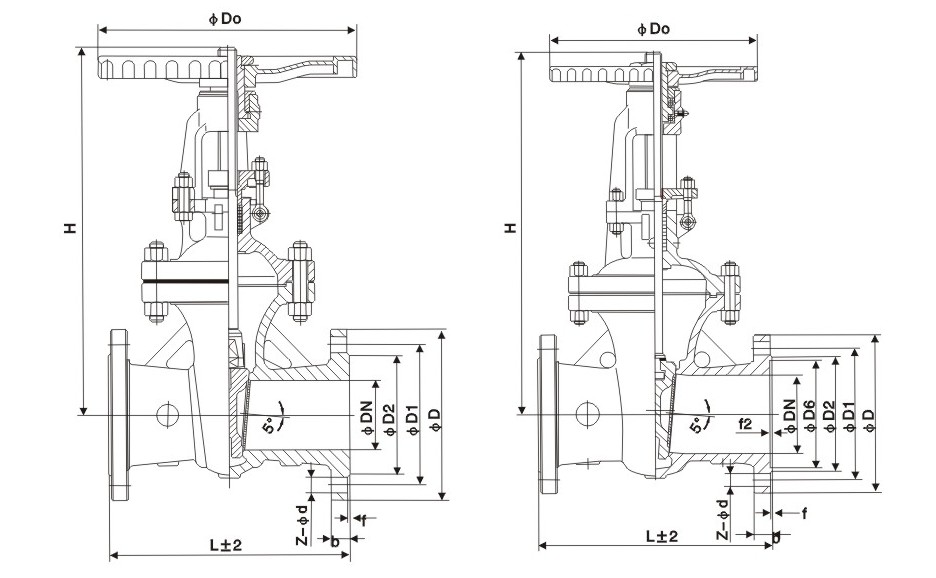

| Đường kính danh nghĩa | Kích thước chính và kích thước kết nối | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
