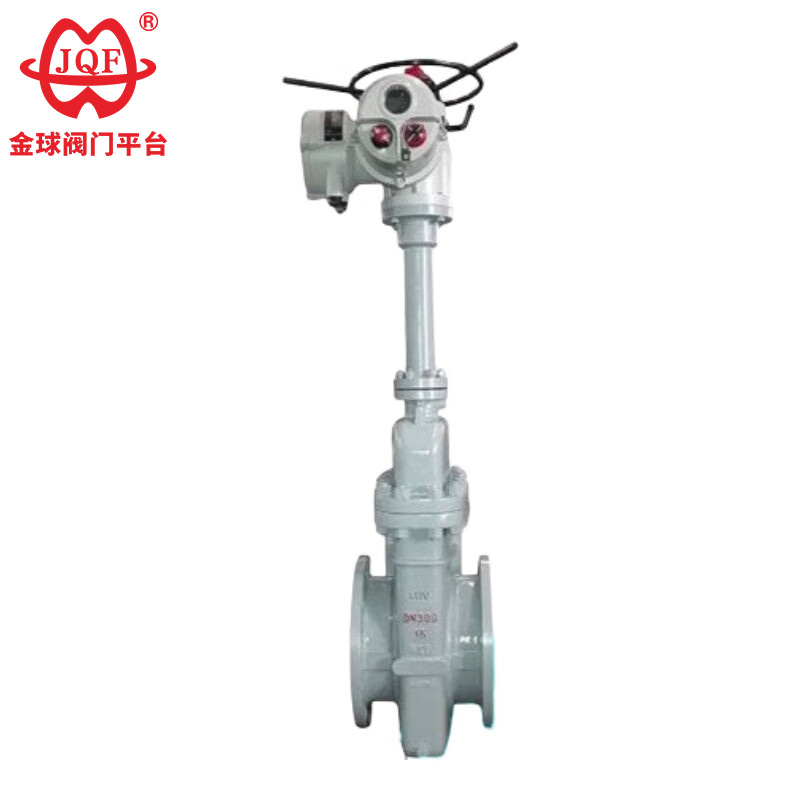

Van cổng phẳng điện

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Phân loại theo phương pháp dẫn động: Van cổng song song thủ công, van cổng song song khí nén, van cổng song song điện
2. Phân loại theo kịch bản ứng dụng: Van cổng song song loại lỗ, van cổng song song không lỗ, van cổng song song dành riêng cho mỏ dầu, van cổng song song vận chuyển đường ống, van cổng song song hệ thống khí

Đặc điểm kết cấu

1. Con dấu hai chiều nổi
Ghế nổi của van cổng phẳng điện cho phép đóng mở hai chiều, đảm bảo độ kín đáng tin cậy và vận hành linh hoạt.
2. Vật liệu dẫn hướng cứng chống ăn mòn
Cổng được trang bị các dải dẫn hướng để định vị chính xác và bề mặt bịt kín được phủ một lớp chống ăn mòn cacbua vonfram.
3. Thiết kế chống dòng chảy bằng không
Thân van của van cổng phẳng điện có khả năng chịu áp lực cao; khi mở hoàn toàn, đường dẫn dòng chảy thẳng gần bằng đường ống có cùng đường kính (khả năng cản dòng chảy ≤0,03).
Thân van sử dụng phốt nhiều tầng có đệm composite, giúp giảm 40% hệ số ma sát.
4. Cơ chế niêm phong hai giai đoạn
Khi đóng theo chiều kim đồng hồ:
Áp suất trung bình đẩy đế van đầu vào tạo thành vòng đệm sơ cấp.
Cổng ép vào đế van đầu ra để tạo thành một vòng đệm kép.
5. Bảo trì trực tuyến mang tính cách mạng
Cấu trúc phốt kép cho phép thay thế các bộ phận bị mòn mà không làm gián đoạn quá trình sản xuất; công nghệ này đang dẫn đầu trong số các sản phẩm tương tự cả trong nước và quốc tế.
6. Kiểm soát đóng mở lũy tiến
Khi mở ngược chiều kim đồng hồ, cổng nâng lên và lỗ dẫn hướng dần dần chồng lên kênh, đạt được mức mở hoàn toàn 100% ở vị trí cực đoan.

Tiêu chuẩn thiết kế

Thông số hiệu suất

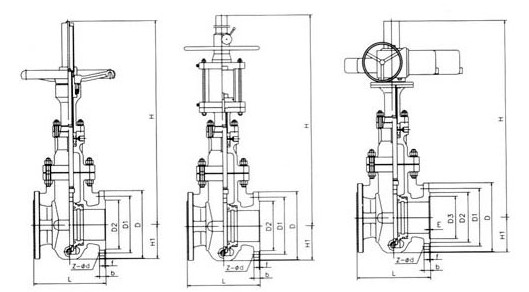

Hình dạng chính và kích thước kết nối

Hình ảnh cấu trúc
